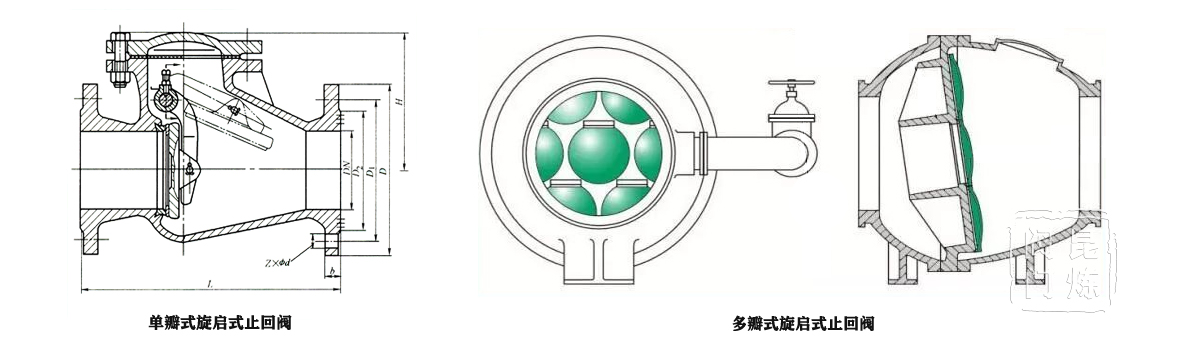

旋啟式止回閥是目前常用的止回閥之一。旋啟式止回閥的關閉件閥瓣繞置于閥座外的銷軸旋轉，如圖所示。單瓣式止回閥，公稱尺寸一般為DN50～DN500；大口徑的多瓣式止回閥，公稱尺寸一般為≥DN600。

旋啟式止回閥的關閉件是一個與管道通徑相當的閥瓣或圓盤，懸掛于閥門腔體內，流體正向流動時在流體壓力的作用下閥瓣打開，壓力下降時閥瓣在自重和逆流流體的壓力作用下關閉。

旋啟式止回閥由閥體、閥蓋、閥瓣和搖桿組成。閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。閥內通道呈流線型，流動阻力比直通式升降止回閥要小，適合用于大口徑的管道。但低壓時，其密封性能比升降式止回閥差一些。為使密封性能好可采用彈簧或采用重錘結構密封。

由于閥瓣的重量，旋啟式止回閥打開時，對流體的阻力相對較大。此外，由于閥瓣懸浮在流體中，可使流體產生湍流。這也表明通過旋啟式止回閥的流體壓降要大于通過其他形式止回閥的壓降。當流動方向突然變化時，閥瓣會猛烈關閉在閥座上，會引起閥座很大的磨損，并沿管道產生水錘，為克服這個問題，可以在閥瓣上安裝阻尼裝置，并采用金屬閥座減少閥座磨損。

旋啟式止回閥密封原理

旋啟式止回閥的閥瓣繞閥體內的轉軸旋轉，轉軸的軸線必須和閥體密封面在一個平面上，才能保證關閉時達到密封。旋啟式止回閥通常安裝在水平管路上，使用時，靠介質的工作壓力把閥瓣沖開，此時止回閥便開啟，介質通過;關閉時，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉，從而使閥瓣和閥座密合，達到關閉止回閥的目的。一旦旋啟式止回閥關閉，其密封力就形成，這個密封力就是反向介質壓力作用在閥瓣上的力，密封比壓也就形成，也就能保證旋啟式止回閥的密封。管道介質工作壓力越高，密封力越大，密封比壓也就越大，越容易保證密封;相反，管道介質工作壓力越低，密封力也就越小，密封比壓也就越低，不易保證密封。這時，為了保證密封比壓，只能把密封面設計得窄些，才能保證達到密封。但應注意∶在介質工作壓力很高時，其密封力必然很大，密封比壓也就很高。要保證實際密封比壓大于必須的密封比壓，同時一定要小于材料所允許的許用比壓，只有這樣，才能既保證了密封，又安全可靠。

旋啟式止回閥一般都水平安裝，這樣在開啟過程中，介質流道基本呈一直線，故流體阻力小于升降式止回閥。由于結構上的原因，旋啟式止回閥適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥-般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水擊壓力，最好采用能減小水擊壓力的緩閉式止回閥。雙瓣旋啟式止回閥適用于大中口徑的管路。對夾雙瓣旋啟式止回閥結構較小，重量較輕，是一種有發展前途的產品。多瓣旋啟式止回閥只適用于低壓、大口徑的管路。

旋啟式止回閥適用場合

旋啟式止回閥可以做成較高的工作壓力，＜PN420，公稱尺寸可做到比較大，可以做到DN2000或以上。根據殼體及密封件的材質不同，可以適用多數工作介質和多數工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、食品等。介質工作溫度范圍在 -196～800℃，具體使用溫度需要根據閥體材質，內部密封材質等進行確認。
