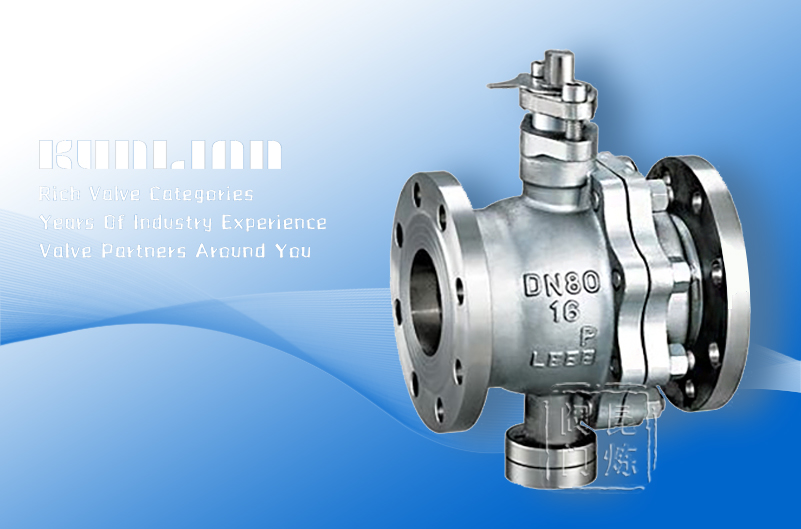

固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。固定式球閥產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

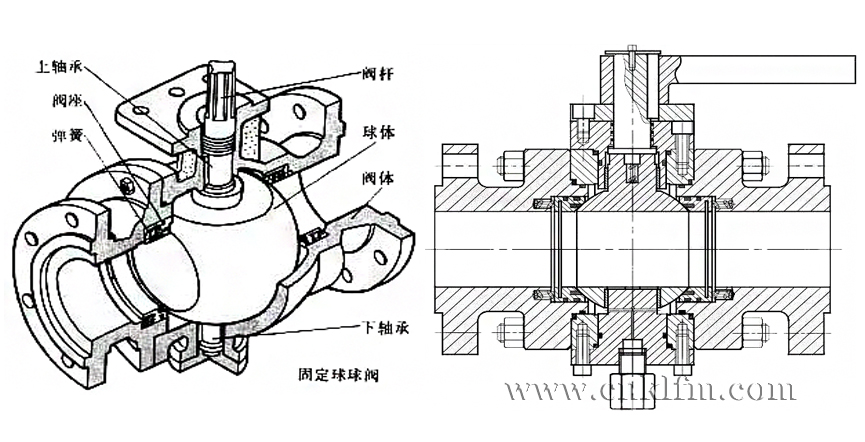

固定式球閥的結構特點

1、阻塞與排泄

固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。

閥門處于關閉狀態時，上下游側的閥座使流體阻斷。固定式球閥的閥體中腔的積滯韌可以排泄，排泄裝置。

有如下功能：

①事前可檢查閥座是否泄漏損傷；

②減少介質更換對固定式球閥的污染；

③在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。

2、自動泄壓

閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。

球閥中腔停滯的介質由于溫度升高，而出現異常升壓時，閥座脫離球體自動泄壓或閥體上安裝的安全閥保證系統安全。

3、完全密封

固定式球閥具有獨特的密封方式，使流體完全阻斷。

4、防火結構

萬一發生火災或由于異常升溫使特氟隆閥座軟化燒損時．為防止火災的擴大，固定式球閥操作仍然可靠，同時目座支承可以和球體接觸：起瞬時密封作用．符合APl 607的規定。

5、密封緊急注脂救護

由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。

6、可靠的閥桿密封和低操作力矩

除了設置標準密封套圈外，填料壓蓋上也設置了“O”型密封圈，雙重密封保證了閥桿密封的可靠性；增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至最低。閥桿滑動軸承和止推軸承使閥門操作輕便。

固定式球閥的優點

1、密封緊急注脂救護：由于固定式球閥介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，進口泵方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。

2、可靠的閥桿密封和低操作力矩：除了固定式球閥設置標準密封套圈外，填料壓蓋上也設置了O型圈，雙重密封保證了閥桿密封的可靠性；增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至最低。閥桿滑動軸承和止推軸承使閥門操作輕便。

3、全通徑或縮徑：固定式球閥可根據需要選用全通徑或縮徑結構。全通徑管線球閥流量孔徑與管線內徑一致，便于管線清掃。

4、閥桿可加長：根據安裝或操作的需要，可對閥門閥桿進行加長。加長桿固定式球閥，特別適用于城市煤氣等需要埋地鋪設管線的場合。加長閥桿尺寸按客戶需要確定。

5、操作靈活：采用具有小摩擦系數和良好自潤滑性的閥座和閥桿軸承，大大地減少了閥門的操作扭矩。因此即使在沒有提供密封潤滑脂的情形下，也能夠長期靈活自如地對閥門進行操作。

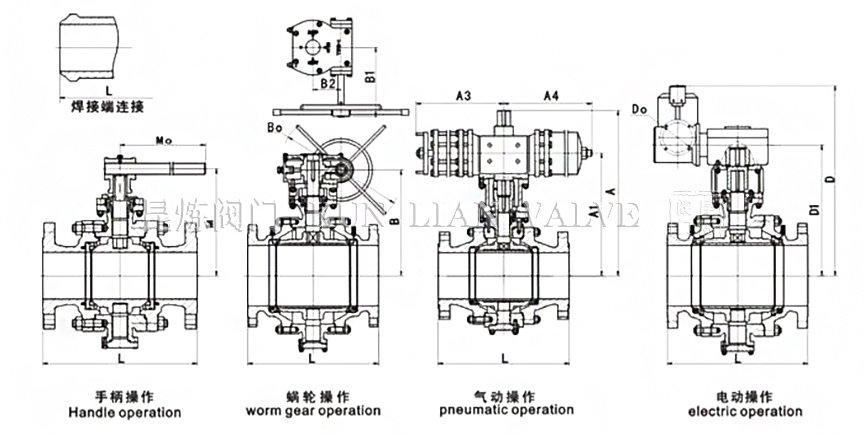

固定式球閥的操作使用

1、操作前須確認管路和固定式球閥已被沖洗過。

2、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
