Q641F氣動三片式法蘭球閥介紹

Q641F氣動三片式法蘭球閥適用于PN1.0～4.0MPa、工作溫度-29～180℃(密封圈為聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的管路上，用于截斷或接通管道中的流體。選用不同的材質可分別適用于水、蒸汽、油品、氧化性介質、尿素等多種介質。可應用于造紙、石化、化工、冶金、電力、石油、輕工等工業部門的自動化控制系統中。

Q641F氣動三片式法蘭球閥閥體性能規范

產品口徑	15-100MM
產品壓力	1.0Mpa-4.0Mpa、150-600LB
閥體材質	不銹鋼304、316、316L
球體材質	不銹鋼304、316、316L
密封材質	PTEE、PPL、合金鋼
適用溫度	-30～+300℃
適用介質	水、氣體、油品等
控制方式	開關型、調節型
驅動方式	手動、氣動、電動

Q641F氣動三片式法蘭球閥執行器參數

執行器型號	GT、AT系列單雙作用氣動執行器
供氣壓力	0.4～0.8MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)-失氣時閥位關(FC) 雙作用執行機構：氣關式(B)-失氣時閥位保持(FL)；氣開式(K)-失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

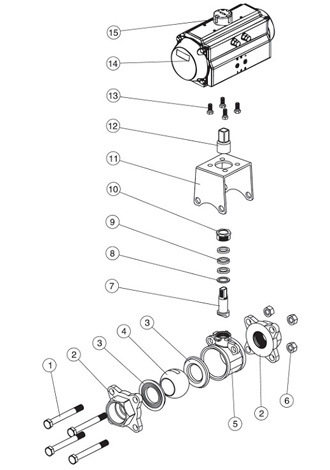

Q641F氣動三片式法蘭球閥主要零件材質表

序號	零件名稱	材質
1	螺栓	不銹鋼304
2	接頭	不銹鋼304、304L、316、316L
3	閥座	PTFE、對位聚苯（PPL）、尼龍、硬質合金
4	球體	不銹鋼304、304L、316、316L
5	閥體	不銹鋼304、304L、316、316L
6	螺母	不銹鋼304
7	閥桿	不銹鋼304、304L、316、316L
8	墊片	不銹鋼304、316
9	填料	PTFE
10	壓蓋	不銹鋼304、316
11	連接支架	不銹鋼CF8
12	連接套	不銹鋼304
13	螺栓	不銹鋼304
14	氣動執行器	AT系列
15	位置指示器	塑料

獲取Q641F-氣動三片式法蘭球閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q641F-氣動三片式法蘭球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
