FT44雙座杠桿浮球式蒸汽疏水閥是根據管內的蒸汽與凝結水的密度差，以及通過凝結水存儲液位的變化，使浮球上升或者下降來帶動閥瓣的開啟或者關閉，以此來達到阻氣排水的使用目的。雙座杠桿浮球式蒸汽疏水閥排水量持續，在冷凝水多或者少的的負荷下工作皆比較有效率。常見安裝在化工單位的低中壓換熱設備及管網上，適用于不積液、大排液量、帶自動溫度控制排水裝置的使用工況。當設備剛啟動的時候疏水閥是冷的，內置膜盒感溫元件收縮驅動閥口打開，來連續排放出管內的初始空氣以此實現啟動。這時當冷凝水進入到疏水閥的時候，空氣會從排氣口的位置排出，杠桿浮球會隨著冷凝水液位的上升而上升，閥座的設計能夠使冷凝水從排水口的位置排出。當蒸汽跟熱凝水進入到疏水閥的時候，內置的膜盒內感溫液體因為受熱膨脹的緣故，會帶動閥片來關閉排氣口，杠桿浮球隨著凝結水液位的高低來調節排水口開或者關，根據排水口啟閉情況來排出熱凝水。當凝結水停止進入到疏水閥的時候，杠桿浮球會隨著液位的下降來關閉排水口，由于排水口處在凝結水液位之下形成水封，所以沒有蒸汽泄露。

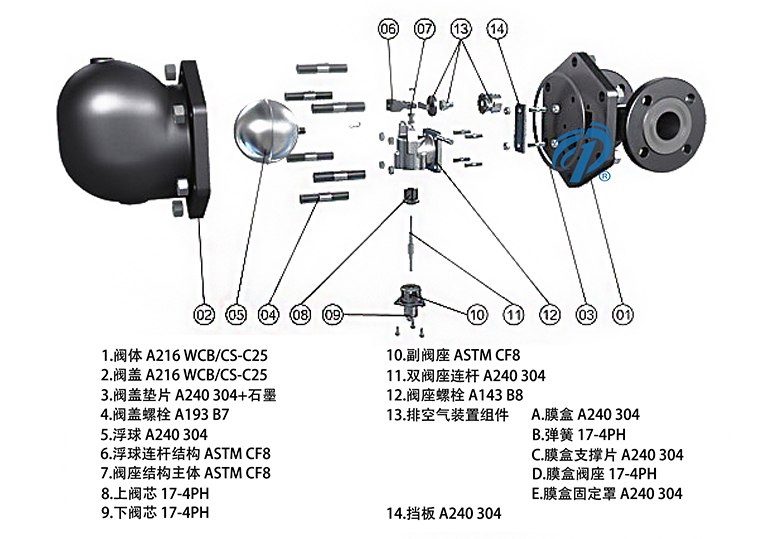

FT44雙座杠桿浮球式蒸汽疏水閥產品零件圖

FT44雙座杠桿浮球式蒸汽疏水閥剖面圖

FT44雙座杠桿浮球式蒸汽疏水閥連接方式

FT44雙座杠桿浮球式蒸汽疏水閥材質

FT44雙座杠桿浮球式蒸汽疏水閥標準

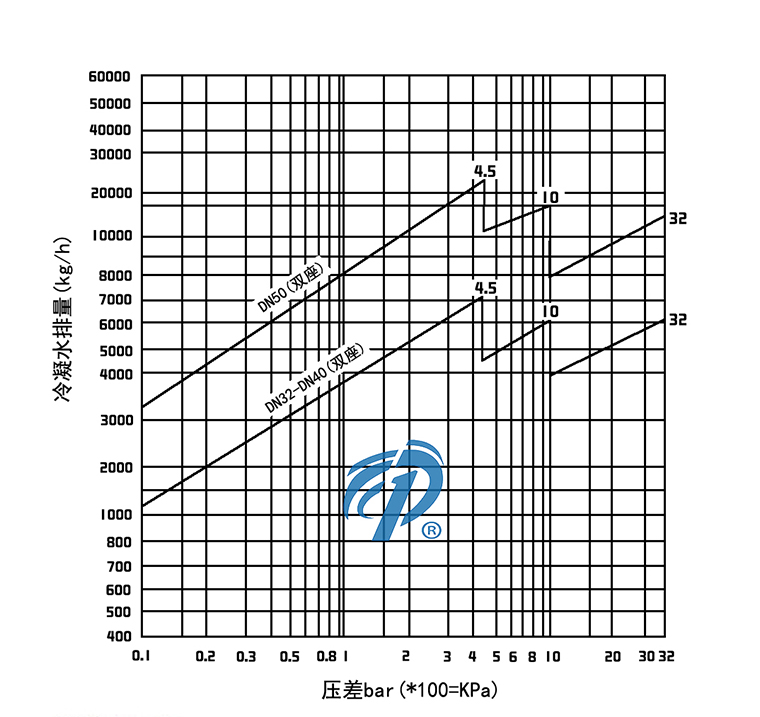

FT44雙座杠桿浮球式蒸汽疏水閥排水量圖

（雙座通徑：DN32-DN80，排量：5000kg/h-20000kg/h）

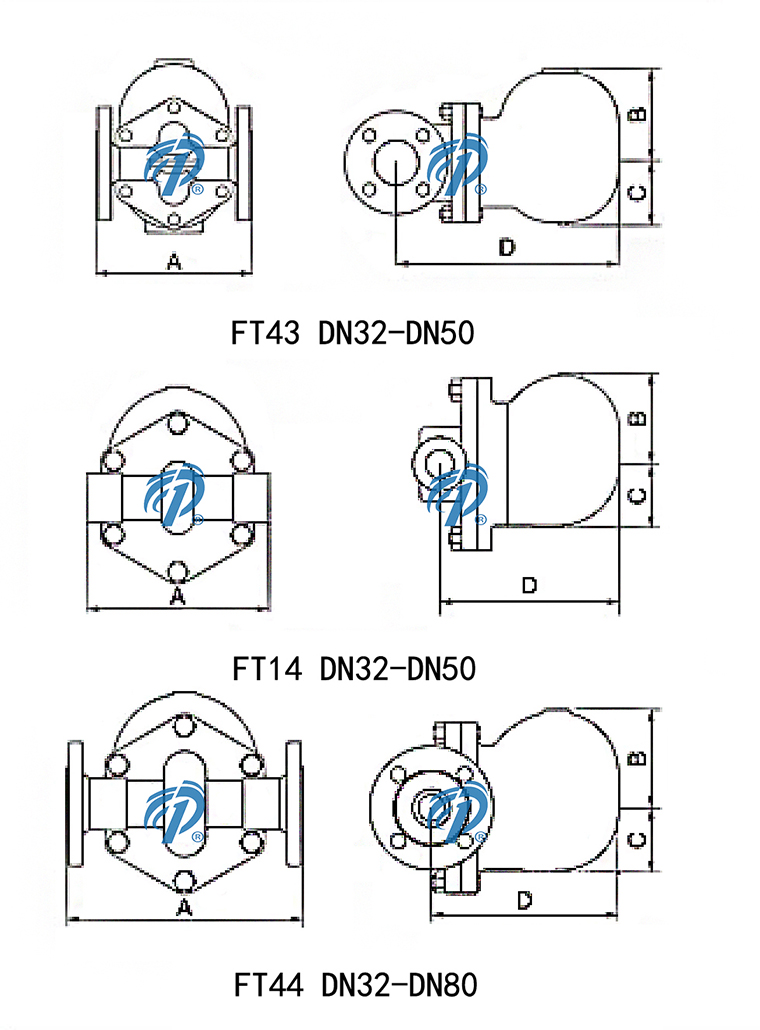

FT44雙座杠桿浮球式蒸汽疏水閥結構圖

FT44雙座杠桿浮球式蒸汽疏水閥尺寸表（單位：mm）

FT43法蘭疏水閥

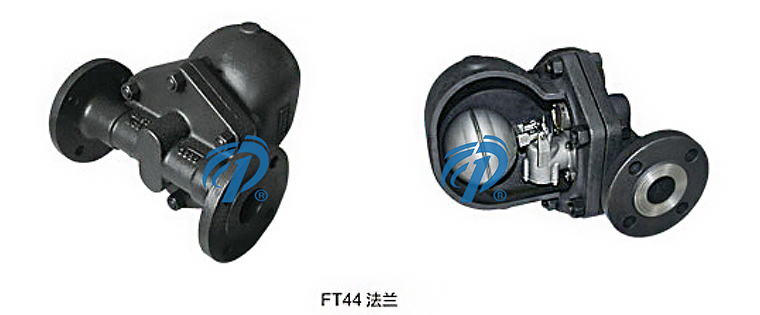

FT44法蘭疏水閥

FT44雙座杠桿浮球式蒸汽疏水閥故障診斷及處理方法

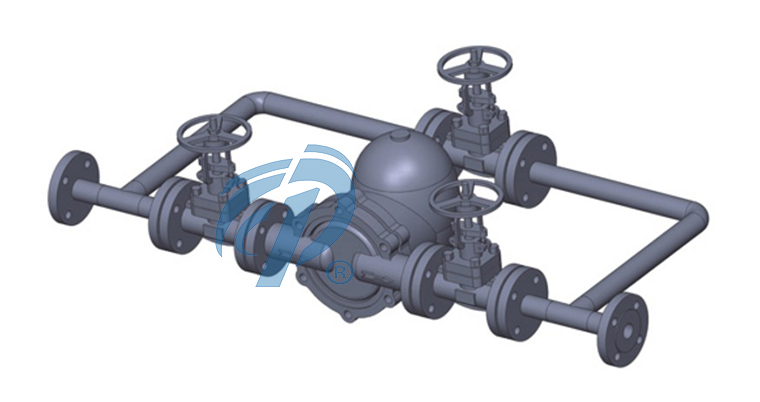

FT44雙座杠桿浮球式蒸汽疏水閥安裝

1、設計時，請在管道上預留旁通支管，并在閥前跟閥后位置安裝開關閥如：截止閥等，方便以后能不停車維護。

2、安裝時，疏水閥四周位置請預留100mm左右的空間大小，以及清理閥蓋跟其正上方的障礙物，方便于以后維護。

3、使用時，請在管道吹掃前預先隔斷疏水閥。

4、故障時，疏水閥漏氣或者不排液現象，請聯系我司售后服務，以便及時排疑解難。
