959210378Q84F、Q85F三通衛生級球閥采用SUS304、316L，可以符合食品、生物領域介質的要求，其光滑、自動排空手工藝流體通道還適用于蒸汽就地清洗的需要。
三通衛生級球閥是一種三通道的回轉型球閥，閥芯有L型和T型，可以符合不同的工藝要求。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
尺寸規格：DIN標準，3A/IDF標準，ISO標準
標準：DIN、ISO、SMS、3A、IDF等
連接：卡箍(快裝)式、對焊(焊接)式、螺紋(活接)式
材質：不銹鋼304、316、304L、316L、409L、202、321、碳鋼、低合金鋼、合金鋼等
壁厚：SCH5S-SCH160S
適用溫度：-10°C至120°C
適用介質：水、油、氣及某些腐蝕液體
特點：外形美觀，表面平整，耐酸堿，抗防腐
工作壓力：≤0.8Mpa
范圍：食品、飲料、乳制品、啤酒
加工：可以按用戶要求來圖、來樣加工非標產品

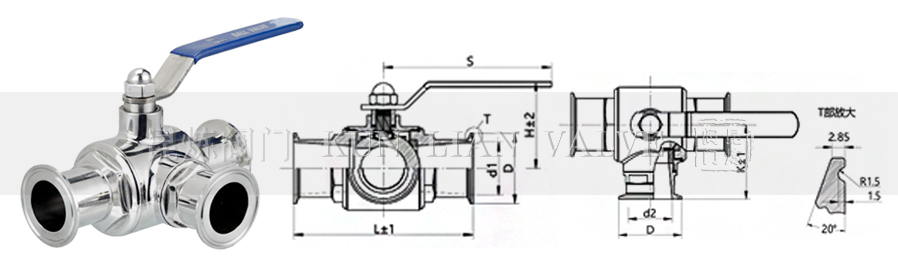

| SIZE | d1 | d2 | D | L | K | H | S |
3/4" |
17 | 17 | 50.5 | 105 | 50.5 | 56 | 102 |
| 1" | 22 | 22 | 50.5 | 120 | 60 | 62 | 142 |
| 1 1/4" | 29 | 29 | 50.5 | 130 | 66 | 74 | 142 |
| 1 1/2" | 35 | 35 | 50.5 | 155 | 74 | 75 | 142 |
| 2" | 47.5 | 42 | 64 | 168 | 84 | 88 | 165 |
| 2 1/4" | 53 | 52 | 77.5 | 195 | 92 | 96 | 230 |
| 2 1/2" | 59 | 67 | 77.5 | 195 | 111 | 109 | 230 |
| 3" | 72 | 66 | 91 | 215 | 116 | 112 | 230 |
| 3 1/2" | 80 | 80 | 106 | 230 | 131 | 129 | 256 |
| 4" | 100 | 94 | 119 | 260 | 147 | 164 | 332 |
獲取Q84/5F-三通衛生級球閥報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
Q84/5F-三通衛生級球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
