DKZ61H真空焊接閘閥

<產品信息>
產品型號：DKZ61H
產品口徑：DN15-DN300
壓力等級：1.0-10Mpa
產品材質：鑄鋼、不銹鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供真空焊接閘閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

DKZ61H真空焊接閘閥介紹

DKZ61H真空焊接閘閥試驗壓力

公稱壓力 PN/MPa	試驗壓力/MPa
公稱壓力 PN/MPa	殼體強度試驗	上密封試驗	密封試驗
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.0
10.0	150	11.0	11.0

DKZ61H真空焊接閘閥使用范圍

產品類型	適用介質	適用溫度/℃
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空氣	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空氣	≤550

DKZ61H真空焊接閘閥主要零部件材料

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨	碳鋼
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	鉻鉬鋼	20CrlMo1VA	鉻鉬鋼	Y：硬質合金	鋁青銅	膨脹復合石墨	鉻鉬鋼

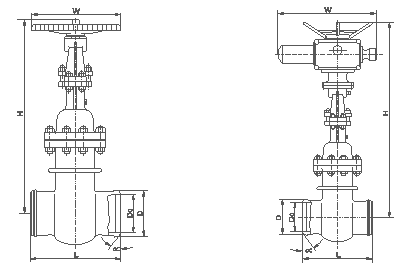

DKZ61H真空焊接閘閥結構圖：

DKZ61H真空焊接閘閥結構圖- 上海昆煉閥門制造有限公司

DKZ61H真空焊接閘閥主要尺寸及重量

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D0	∝	W
50	2.5	250	345	64	49	37o30'	250
65		270	395	82	66	37o30'	250
80		280	425	95	78	37o30'	300
100		300	51O	117	100	37o30'	300
125		325	570	144	125	37o30'	350
150		350	725	172	151	37o30'	350
200		400	820	223	201	37o30'	400
250		450	890	278	253	37o30'	450
300		500	1070	330	303	37o30'	550
350		550	1320	382	351	37o30'	650
400		600	1450	432	398	37o30'	750
450		650	1560	484	450	37o30'	750
500		700	1720	535	498	37o30'	850
600		809	1880	638	600	37o30'	900
700		900	2083	738	700	37o30'	950
800		1000	2590	840	800	37o30'	1000
50	4.0	250	345	64	48	37o30'	300
65		270	395	82	66	37o30'	300
80		280	425	95	78	37o30'	350
100		300	510	117	100	37o30'	350
125		325	570	144	125	37o30'	400
150		350	725	172	151	37o30'	400
200		400	820	223	199	37o30'	450
250		450	890	278	251	37o30'	550
300		500	1070	330	301	37o30'	650
350		550	1320	382	349	37o30'	750
400		600	1450	432	396	37o30'	850
50	6.4	250	350	64	48	37o30'	300
65		280	405	82	65	37o30'	300
80		310	435	95	76	37o30'	350
100		350	515	117	98	37o30'	400
125		400	580	150	128	37o30'	400
150		450	735	172	149	37o30'	450
200		550	835	223	197	37o30'	550
250		650	905	278	245	37o30'	650
300		750	1080	330	293	37o30'	750
350		850	1340	382	341	37o30'	800
400		950	1460	432	386	37o30'	900
50	10.0	250	350	64	48	37o30'	300
65		280	405	82	63	37o30'	300
80		310	435	95	74	37o30'	350
100		350	515	117	97	37o30'	400
125		400	580	150	124	37o30'	400
150		450	735	172	144	37o30'	450
200		550	835	223	189	37o30'	550
250		650	905	278	235	37o30'	650
300		750	1080	330	281	37o30'	750
350		850	1340	382	333	37o30'	850
400		950	1460	432	376	37o30'	950

注：PN2.5(25)型閥門允許作為PN1.0(10)、PN1.6(16)壓力級選用

DKZ961H電動焊接式真空閘閥主要尺寸

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D0	∝	W
50	2.5	250	618	64	49	37o30'	562
65		270	670	82	66	37o30'	562
80		280	700	95	78	37o30'	562
100		300	785	117	100	37o30'	607
125		325	845	144	125	37o30'	607
150		350	990	172	151	37o30'	607
200		400	1080	223	201	37o30'	607
250		450	1150	278	253	37o30'	607
300		500	1415	330	303	37o30'	755
350		550	1665	382	351	37o30'	755
400		600	1815	432	398	37o30'	825
450		650	1920	484	450	37o30'	825
500		700	2080	535	498	37o30'	825
600		800	2380	638	600	37o30'	925
50	4.0	250	618	64	49	37o30'	562
65		270	670	82	66	37o30'	562
80		280	700	95	78	37o30'	607
100		300	785	117	100	37o30'	607
125		325	845	144	125	37o30'	607
150		350	990	172	151	37o30'	607
200		400	1080	223	199	37o30'	607
250		450	1150	278	251	37o30'	755
300		500	1415	330	301	37o30'	755
350		550	1685	382	349	37o30'	825
400		600	1815	432	396	37o30'	825
50	6.4	250	625	64	49	37o30'	562
65		280	693	82	66	37o30'	562
80		310	712	95	76	37o30'	607
100		350	790	117	98	37o30'	607
125		400	855	150	128	37o30'	607
150		450	1000	172	149	37o30'	607
200		550	1185	223	197	37o30'	755
250		650	1255	278	245	37o30'	755
300		750	1445	330	293	37o30'	825
350		850	1715	382	341	37o30'	825
400		950	1985	432	386	37o30'	925
50	10.0	250	625	64	49	37o30'	562
65		280	693	82	66	37o30'	562
80		310	712	95	74	37o30'	607
100		350	790	117	97	37o30'	607
125		400	855	150	124	37o30'	607
150		450	1000	172	144	37o30'	755
200		550	1185	223	189	37o30'	755
250		650	1255	278	235	37o30'	825
300		750	1445	330	281	37o30'	825
350		850	1715	382	333	37o30'	925
400		950	1985	432	376	37o30'	925

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，真空焊接閘閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

DKZ61H-真空焊接閘閥訂貨注意事項

獲取DKZ61H-真空焊接閘閥報價或訂購產品時請提供以下參數:

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

DKZ61H-真空焊接閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
