9592103781、水上式底閥是替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處，可以看作彎頭的替代，其密封性能好并且設有阻尼的裝置，對水錘有減緩作用。
2、節能方面，在正常工作使用時可節能。
3、產品使用較長、維修方便，在使用期內一般沒有什么故障、處理也方便。
4、自吸性能：老式底閥的密封性能相對差一些，有時候會出現停泵后不能出水的問題現象，而水上式底閥具有的密封跟結構方面上，使下一次起泵的時候能順利進行。
5、本產品連接法蘭符合規定。每臺水泵需要安裝一只底閥來防止倒流現象，底閥通常都是安裝在水面以下，而水上式底閥則不同是安裝于水面以上，是較好的引水設備而且可取代真空泵及抽真空裝置。
SSDF-I水上式底閥也是一種節約能源的底閥,一般時候是安裝在水泵水下吸管的底部位置來限制水泵管內液體返回水源,起著只進不出的功能，閥蓋上有很多個進水口跟加強筋,主要應用在抽水的管道上,水上式底閥作為水下式底閥的替換產品,節能且不易阻塞。

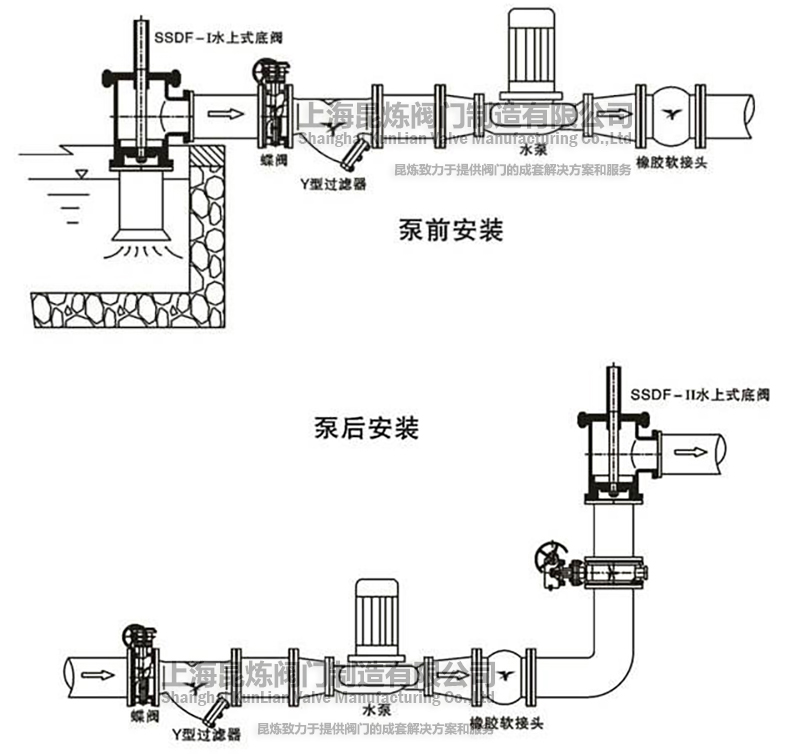

水上式底閥作底閥使用時可以安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口90°的轉彎處。水上式底閥的摩擦阻力小，安裝簡單維修也較方便，可以在水面上進行安裝維修，又其密封性能好，降低了供水運行的費用。
主要適用化工、紡織、印染、冶金、排灌等行業的水泵配套使用。可在泵前代替底閥來使用。可在泵后用代替止回閥。
工作壓力：0.6-1.0Mpa
工作介質：水等一般性液體
工作溫度：≤80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼

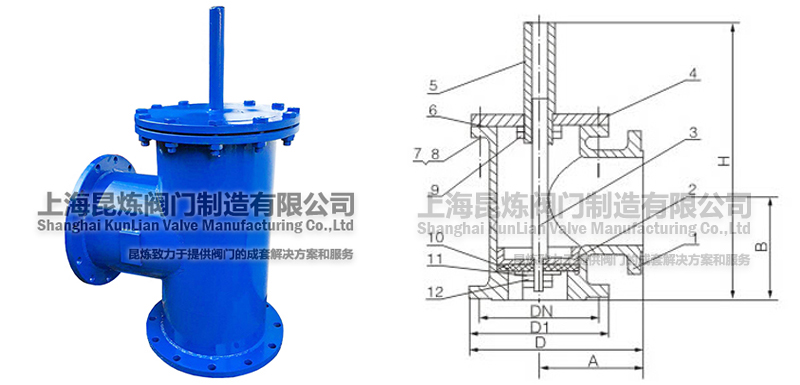

水上式底閥由1、閥體，2、閥瓣，3、活塞桿，4、閥蓋，5、定位柱等零件組成。啟動水泵前需要先向吸水管中充滿液體，使水泵有一定的吸力，來將液體吸入閥門，打開活塞閥瓣從而進行供水作業，當泵停止運轉之后，水上式底閥的閥瓣在液壓力和本身重力的作用下進行底閥的關閉，從而阻止液體回到泵前。
| 序號： | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 名稱： | 閥體 | 閥瓣 | 閥桿 | 閥蓋 | 閥桿套 | 密封圈 | 螺栓螺母 | 螺母 | 密封圈 | 壓板 | 螺母 | |
| 公稱通徑DN(mm) | D | D1 | A | B | ||
| 0.6Mpa | 1.0Mpa | 1.0Mpa | 1.6Mpa | |||
| 50 | 140 | 160 | 110 | 125 | 110 | 95 |
| 65 | 160 | 180 | 130 | 145 | 125 | 105 |
| 80 | 185 | 195 | 150 | 160 | 135 | 125 |
| 100 | 205 | 215 | 170 | 180 | 160 | 125 |
| 150 | 260 | 280 | 225 | 240 | 205 | 145 |
| 200 | 315 | 335 | 280 | 295 | 220 | 185 |
| 250 | 370 | 390 | 335 | 350 | 260 | 205 |
| 300 | 435 | 440 | 395 | 400 | 280 | 245 |
| 350 | 485 | 500 | 445 | 460 | 305 | 270 |
| 400 | 535 | 565 | 495 | 515 | 335 | 310 |
| 450 | 590 | 615 | 550 | 565 | 360 | 360 |
| 500 | 640 | 670 | 600 | 620 | 390 | 390 |
| 600 | 755 | 780 | 705 | 725 | 500 | 460 |
獲取SSDF-I-水上式底閥報價或訂購產品時請提供以下參數:
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
SSDF-I-水上式底閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
