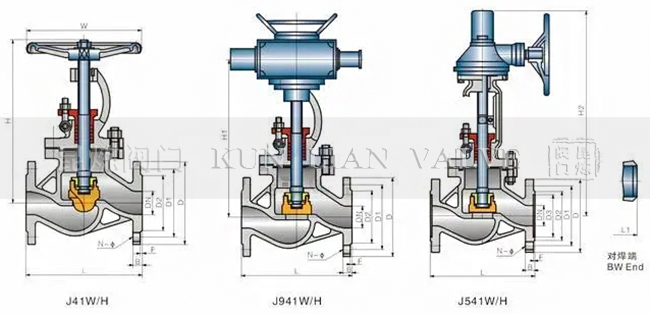

J541W傘齒輪法蘭截止閥的控制部件是一個外形為圓柱形的閥瓣，它的密封面可以做成平面或者錐型面，閥瓣在流體的中心線上作垂直的升降運動。通常情況下，傘齒輪法蘭截止閥僅適用于開關的操作，不建議用于流體的流量調節。但根據需要也可以訂制以實現調節和節流的功能。這款傘齒輪法蘭截止閥的公稱壓力范圍從1.6MPa到16.0MPa，能夠在-29°C到550°C的工作溫度范圍內正常運行。其常常應用于建筑工程、風能產業、石化、農業化肥生產、能源領域等多種行業的管路中，主要用于切斷或接通管路中的介質流動，確保系統的安全和運行。

傘齒輪法蘭截止閥工作原理

傘齒輪法蘭截止閥的啟閉部件采用塞形的閥瓣，其密封面可以是平面或錐面，閥瓣在流體中心線上作直線運動。這款傘齒輪法蘭截止閥被歸類為強制密封型閥門。因此，當閥門關閉時，需要對閥瓣施加一定的壓力，以確保密封面不會發生泄漏。當介質從閥瓣下方進入閥體時，操作力需要克服多個阻力，包括閥桿與填料之間的摩擦力以及介質產生的推力。通常情況下，關閉閥門所需的力要大于打開閥門所用的力氣，因此閥桿的直徑需要相對大些，使其具有對應的強度，以避免閥桿發生彎曲故障。

傘齒輪法蘭截止閥特點

傘齒輪法蘭截止閥的產品設計合理，確保了其密封性能的可靠性。它的密封面采用了堆焊的Co基硬質合金，這使得閥門具備了耐磨損、耐腐蝕、抗摩擦等性能，從而延長了使用壽命。此外，閥桿經過表面氮化處理，使其擁有良好的抗腐蝕和抗摩擦的特點。閥門的零件、連接法蘭和堆焊端的尺寸可以根據實際工程條件或用戶的需求進行選型，閥芯也可根據需要制作成切斷型或調節型，以符合不同的工程項目要求。

傘齒輪法蘭截止閥標準

設計規范： GB/T12235
結構長度： GB/T 12221
法蘭連接： GB/T 9113 JB/T 79
對焊端連接：GB/T12224
試驗與檢驗：GB/T 13927 JB/T9092

傘齒輪法蘭截止閥零件材料

傘齒輪法蘭截止閥試壓標準

傘齒輪法蘭截止閥應用

傘齒輪法蘭截止閥產品因其開閉過程中密封面之間摩擦較小，故具有較好的耐用性。它的開啟高度不大，維修相對容易。不僅適用于中低壓條件，也可用于高壓環境的管道上。這種閥門適用于多個行業，包括礦業開采、水利工程、太陽能產業、化學工業、航運業等領域，可用于截斷或接通以及調節管路中的介質流動。美標的傘齒輪法蘭截止閥產品的設計與制造符合美國標準ANSI B16.34，可適用于ANSI Class 150～1500LB等管路系統中。傘齒輪法蘭截止閥適用于截斷或接通管路中的不同介質，可根據需要選擇不同的閥體材質，其適用于包括高溫蒸汽、清水、石油產品、化學溶劑、腐蝕性溶液、空氣等多種介質。此外，它還可選多種驅動方式，除了傘齒輪，還可選手輪，氣動和電動的操作方式，以符合不同應用場景的需求。
